TOSHIBA TC78H670FTG超緊湊型步進電機驅動器

東芝TC78H670FTG超緊湊型步進電機驅動器是一款功能強大且靈活的兩相雙極步進電機驅動器，它使用PWM斬波器并具有內置的雙H橋。該電機適用于需要高集成度的 1 至 4 節電池或 12V 供電的工業、消費和醫療保健設備。TC78H670FTG步進電機驅動器可在 2.5V 至 16V 電壓范圍內工作，具有 2A 輸出電流處理能力。該電機驅動器具有 128 級分辨率，無需復雜的閉環設計即可提供超精密控制。TC78H670FTG步進電機驅動器允許全步、半步、四分之一步進、1/8、1/16、1/32、1/64 和 1/128 步進操作。

TC78H670FTG步進電機驅動器集成了內置的高級電流檢測系統（ACDS），無需檢測電阻器即可進行電流保護。這既節省了成本，又節省了電路板空間。該驅動器提供熱關斷（TSD）、過流關斷、電機負載開路和欠壓鎖定（UVLO）錯誤檢測功能，并具有標志輸出功能。TC78H670FTG步進電機驅動器可在簡單的時鐘輸入或主機支持的串行接口中靈活地控制速度和方向。該電機驅動器采用緊湊且散熱效率高的 QFN16 封裝。

特征

內置雙 H 橋：
- 能夠控制1個雙極步進電機
良好的功率密度 2.5-16V / 2.0A
PWM控制的恒流驅動
2.5V至16V電源工作電壓
2A 輸出額定電流（最大值）
- 超低待機電流：0.1uA（最大值）
低導通電阻（高 + 低側 = 0.48Ω（典型值）） MOSFET 輸出級
先進的電流檢測系統（ACDS）無需電流保護檢測電阻器
電機的斬波頻率可通過外部電阻器調節

128 微步進允許跨步進進行超精細調整，即使對于低分辨率類型的步進電機也是如此
- 允許全步、半步、四分之一步、1/8、1/16、1/32、1/64 和 1/128 步進操作
多重錯誤檢測功能：
- 熱關斷（TSD）
- 過流關斷檢測（ISD）
- 電機負載開路（OPD）
- 欠壓鎖定（UVLO）
錯誤檢測（TSD/ISD/OPD）標志輸出功能
內置 V抄送內部電路的穩壓器

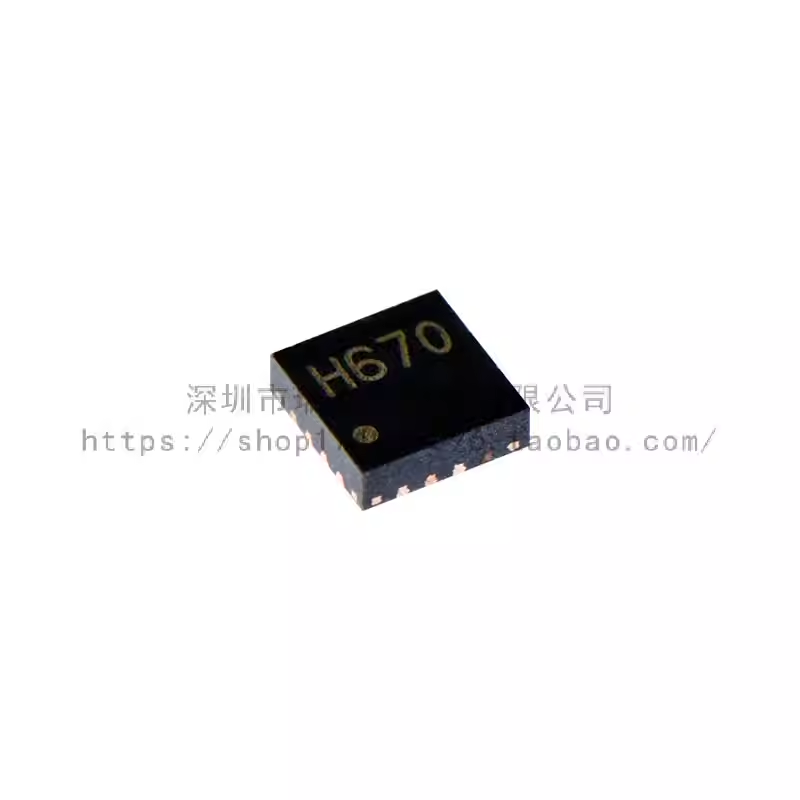

帶導熱焊盤的小型 QFN16 封裝（3mm x 3mm 和 0.5mm 間距）
