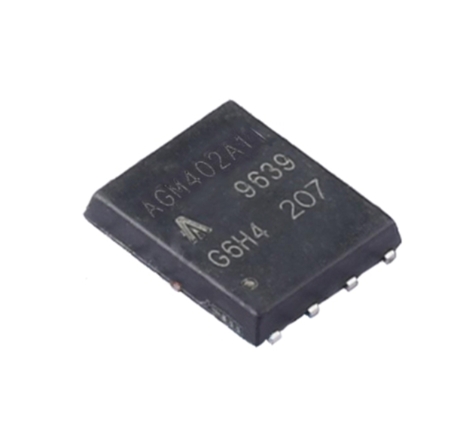

芯控源AGM402A1詳情:   1個N溝道，漏源電壓(Vdss): 40V，連續漏極電流(Id):140A，功率(Pd):125W

●產品概述

  AGM402A1結合了先進的溝槽式MOSFET技術，具有低電阻封裝，可提供極低的RDS（ON）。該設備是負載開關和電池保護應用的理想選擇。

●產品特點

    ■先進的高電池密度溝槽技術 ■低RDS(ON)可將導電損耗降到最低 ■低柵極充電快速開關 ■低熱阻

●應用

   ■MB/VGAV核心 ■SMPS2nd同步整流器 ■POL應用 ■BLDC驅動器

mos管選型

選擇合適的MOS管需要考慮多個關鍵參數和因素，以確保其性能滿足特定應用的需求。以下是一些重要的參數和步驟，用于指導MOS管的選型：¹²

1. 額定電壓（Vds）：確保MOS管的額定電壓高于工作電壓，以提供足夠的安全余量。對于感性負載或高開關頻率的應用，需要考慮更大的耐壓余量。

2. 額定電流（Id）：也稱為連續漏極電流，是指MOS管在正常工作條件下能夠承受的最大電流。應確保其額定電流高于預期的工作電流，以避免過載損壞。

3. 導通電阻（Rds(on)）：較低的導通電阻可以減少功率損耗和發熱，提高系統的效率。應根據散熱條件和功率損耗要求來選擇合適的導通電阻。

4. 柵極到源極閾值電壓（Vgs(th)）：是指使MOS管從截止狀態轉變為導通狀態所需的最小柵源電壓。應確保柵極電壓高于閾值電壓，以保證MOS管能夠可靠地導通。

5. 封裝類型：封裝類型影響MOS管的安裝、散熱和電氣性能。應根據PCB的尺寸和內部高度限制，選擇適合的封裝類型。

6. 脈沖漏極電流（ID脈沖）：在系統啟動期間可能會有很高的浪涌電流，只要不超過規定值，MOS管就不會有問題。

7. 功耗：MOS管的Datasheet將提供額定功率耗散或者功率耗散能力。功耗是結溫、實際工作溫度和熱阻的函數。

8. 工作和儲存溫度：指定MOS管在運行時安全運行的溫度范圍。存儲溫度也指定了相同的范圍，超出這個限制運行會損壞MOS管。

9. 熱特性：熱阻用于計算MOS管在工作溫度下相應的額定功率耗散。

選擇功率MOS管的步驟包括：

· 找出應用的所有參數，例如最大電壓、最大電流和工作溫度。

· 找出電路的總負載。

· 計算MOSFET所需的峰值電流和峰值負載。

· 找出系統的效率。

· 計算有損耗的負載。

· 增加安全系數（視操作溫度而定）。

· 檢查設備是否將作為雙向設備運行。

通過綜合考慮這些參數和步驟，可以選出最適合特定應用的MOS管。
