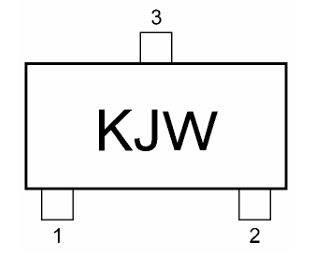

TOSHIBA(東芝)-SSM3J352F

1.SSM3J352F應用

2.SSM3J352F特性

RDS（ON） = 199 mΩ （最大值） （@VGS = -2.5 V）

RDS（ON） = 136 mΩ（最大值） （@VGS = -4.5 V）

RDS（ON） = 110 mΩ（最大值） （@VGS = -10 V）

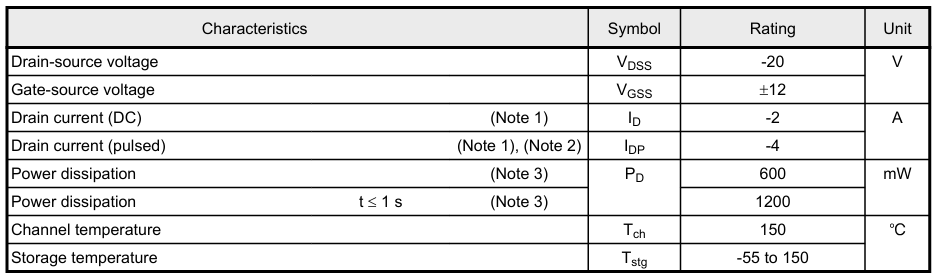

3.SSM3J352F絕對最大額定值 （注） （除非另有說明，否則 Ta = 25 ）

注：在重負載下連續使用（例如施加高溫/電流/電壓和溫度的顯著變化等）可能會導致本產品的可靠性顯著下降，即使使用條件（即工作溫度/電流/電壓等）在絕對最大額定值范圍內。請在查看東芝半導體可靠性手冊（“處理注意事項”/“降額概念和方法”）和各個可靠性數據（即可靠性測試報告和估計故障率等）后設計適當?shù)目煽啃浴?

注 1：確保通道溫度不超過 150 度。

注 2：重復評級;脈沖寬度受最高通道溫度限制。

注 3：安裝在 25.4 mm × 25.4 mm × 1.6 mm FR4 玻璃環氧樹脂板上的器件（銅焊盤：645 mm2）注：該晶體管對靜電放電敏感，應小心處理。注意：該器件中的 MOSFET 對靜電放電敏感。處理此設備時，應保護工作臺、操作員、烙鐵和其他物體免受防靜電放電。

注：通道到環境的熱阻 Rth（ch-a） 和漏極功率耗散 PD 根據電路板材料、電路板面積、電路板厚度和焊盤面積而變化。使用此設備時，請務必充分考慮散熱。

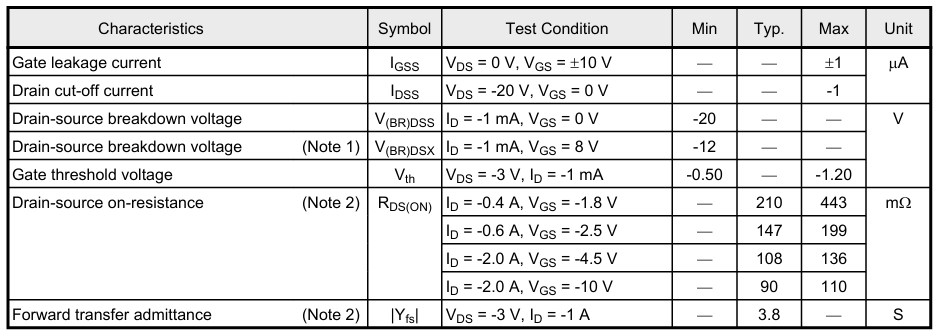

4.SSM3J352F靜態特性（除非另有說明，否則 Ta = 25）

注 1：如果在門和源之間施加反向偏置，該器件將進入 V（BR）DSX 模式。請注意，在此模式下，漏極擊穿電壓會降低。注 2：脈沖測量。

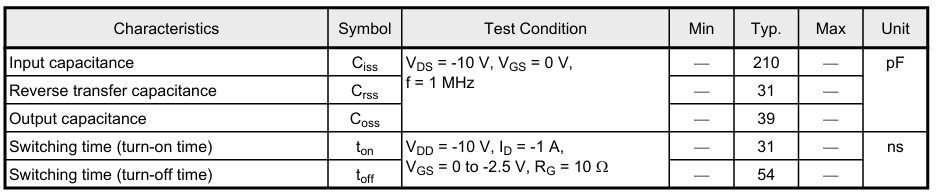

5.SSM3J352F動態特性（除非另有說明，Ta  = 25 ）

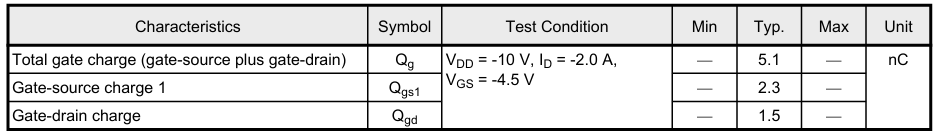

6.SSM3J352F柵極電荷特性（除非另有說明，T a= 25）

7.SSM3J352F源極-漏極特性（除非另有說明，Ta = 25 ）

注 1：脈沖測量。
